最先端メモリ、組み込み用途へ

長年にわたり、MRAM、ReRAM、FeRAM、PCMなどの最先端メモリ技術は、フラッシュの永続性とDRAMの速度や耐久性を兼ね備えた革新的なソリューションとして注目されてきました。これらの技術は、従来のメモリ階層を覆すものとして期待されてきましたが、IDTechExの市場調査レポート「最先端メモリ・ストレージ技術 2025-2035年：市場、トレンド、予測」でも論じているように、技術的な大きな利点があるにもかかわらず、商業的な成功には至っていません。その主な例が、揮発性メモリと不揮発性メモリのギャップを埋めるPCMを搭載した、インテルとマイクロンのOptaneです。



将来性が期待されていたにもかかわらず、Optaneは商業的拡大には至りませんでした。根底にあったのは、性能の問題ではなく経済的な問題でした。従来のメモリ業界の背後には、開発と製造に関する巨大なエコシステムが何十年にもわたり存在し続けてきました。一方、新しいメモリ技術は、生産量が低く、エコシステムによるサポートも十分受けられない状態で市場に投入されてきました。このことが、生産コストの罠を生み出しています。すなわち、生産量の低さが高価格につながり、その結果、需要が伸びずに大規模生産への移行が妨げられているという状況が生まれました。技術自体は優れているにもかかわらず、弾みをつけることに自ら失敗しているのです。



最先端メモリを開発する多くのメーカーは、現行タイプのメモリが抱える課題に真正面から取り組むのをやめ、組み込みフラッシュや組み込みNORフラッシュといった従来技術が性能向上に追いつくのに苦労している組み込みアプリケーション開発に焦点をシフトしました。マイクロコントローラやその他のシステム・オン・チップ設計で広く使用されているこれらの組み込みソリューションは、半導体プロセスが28nm未満のノードに移っている現在、根本的なスケーリングの問題に直面しています。対照的に、最先端メモリ技術は、高速アクセス、高い耐久性、より優れた電力効率の実現を可能にし、より大きなスケーリングの可能性を秘めています。そのため、この技術が組み込みシステムと相性が良いのはごく自然なことです。

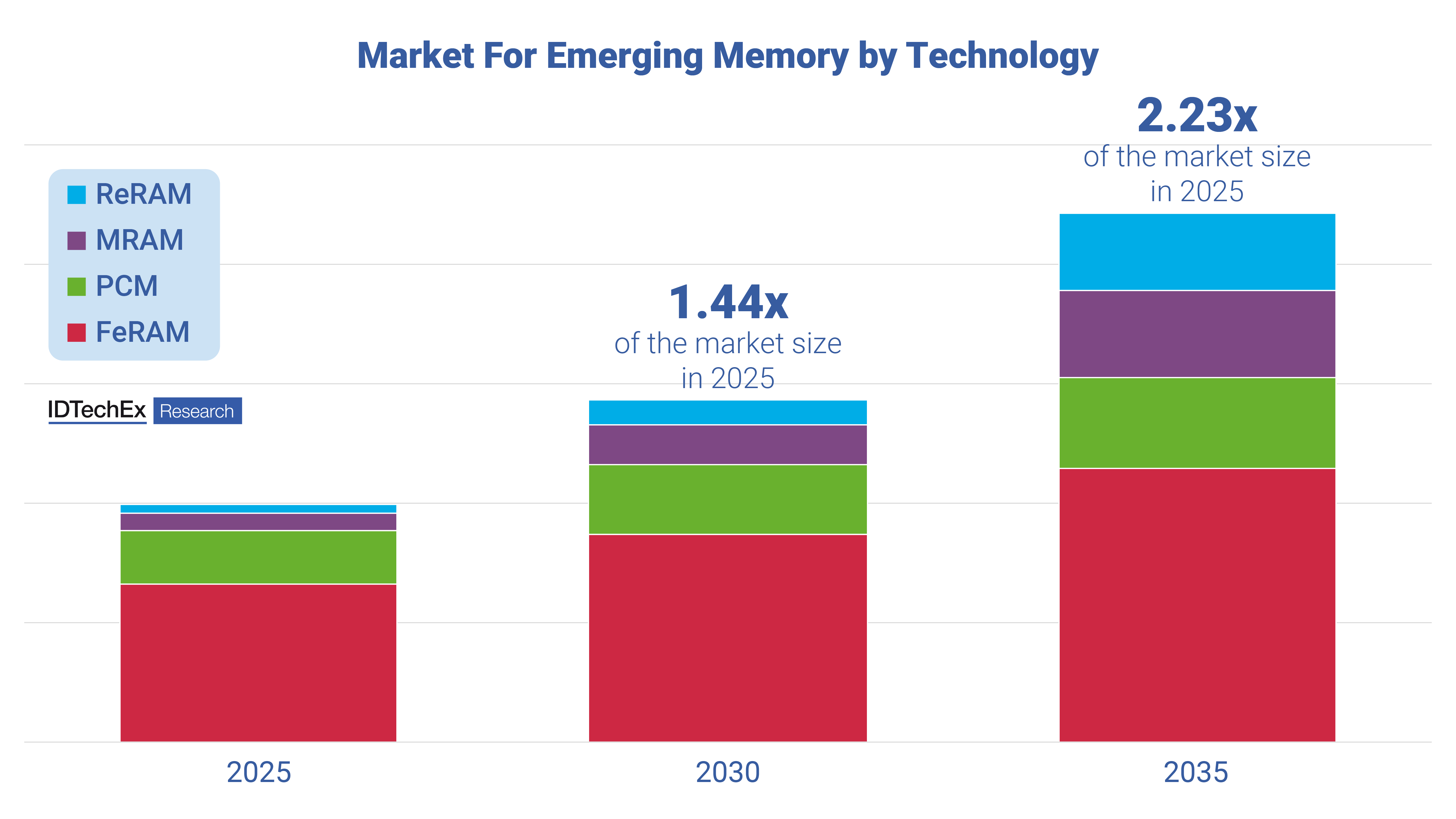

IDTechExの調査レポート「最先端メモリ・ストレージ技術 2025-2035年：市場、トレンド、予測」は、進化を続ける先進不揮発性メモリの状況を詳細に分析しています。本レポートでは、MRAM、ReRAM、FeRAM、PCMなどの主要技術と、それらを商用化している主要企業やコスト、効率、性能に与える影響について分析しています。



組み込みメモリとは、システムオンチップ（SoC）内に統合されたメモリを指し、独立したモジュールとして存在しないものです。マイクロコントローラ、マイクロプロセッサ、FPGAで使用されています。これらの組み込みシステムは、自動車、産業用機械、IoT、エッジAIのアプリケーションを支えています。組み込みメモリは、性能と統合効率を維持するため、ロジックの微細化に合わせてスケーリングしなければなりません。最先端メモリはこの課題に対応する有効な解決策を提供します。最先端メモリは、より小さなノードをサポートし、より低い電圧で動作し、より低いレイテンシでのアクセスを可能にします。しかも、電力なしでもデータを保持できます。これらの特性は、次世代の組み込みデバイスにとって不可欠です。



組み込み型統合への移行は、既に現実の世界で勢いを増しています。各企業は、研究開発の段階から市場展開の段階へと移行しつつあり、最先端メモリが商用化される可能性を示唆しています。エバースピン・テクノロジーズは、独自のトグル型MRAMを製造し、さらにグローバルファウンドリーズと提携して22nmノードのSTT-MRAMの商用化を進めています。ウィービット・ナノは、スカイウォーター・テクノロジー およびグローバルファウンドリーズと共同で、組み込みシステム・オン・チップアプリケーション向けに自社製ReRAMの量産化に取り組んでいます。このような変化の中で、ファウンドリ自体が重要な役割を果たしています。グローバルファウンドリーズとTSMCは、自社のプラットフォーム内で22nmのReRAMを提供しています。また、最先端を行くサムスンは、業界一の書き込み操作のエネルギー効率と、わずか8nmという業界最小のMRAMセルサイズを実現した、14nmの組み込みMRAMを発表しました。



この変化を牽引するアプリケーションは多岐にわたります。自動車分野の電子制御ユニットや先進運転支援システムには、高温に耐え、低遅延、繰り返し書き込みに耐えるメモリを必要としています。IoT分野では、超低消費電力と高いデータ保持能力が求められます。エッジAIでは、遅延が重要な性能指標となります。組み込みメモリがより高速になれば、推論性能が大幅に向上し、リアルタイムの意思決定をデバイス上で直接行えるようになります。最先端メモリ技術は、これらの要求をすべて満たすことができる格好の位置にいます。



先進ノードに合わせた組み込みメモリのスケーリングは、最新の半導体設計を実現する上で極めて重要です。組み込みメモリがボトルネックとなるのを防ぐため、システム・オン・チップのアーキテクチャが28nmを下回るのに合わせて組み込みメモリも微細化する必要があります。ノードが小さくなるほどメモリ密度が高くなるため、より複雑な処理タスクをサポートし、外部メモリモジュールに頼る必要性を低減できます。その結果、パフォーマンスが向上、消費電力が低減、遅延の短縮が実現します。先進ノードは、1ビット当たりのシリコン面積が減少するため、コスト効率も向上します。さらに、最新のCMOSプロセスは低電圧でも動作するように最適化されているため、従来のフラッシュよりも最先端メモリの方がこれらの環境にはより適しています。



組み込みAIとスマートエッジデバイスの登場は、このトレンドはさらに加速します。エッジコンピューティングシステムは、データをローカルで処理し、通信遅延を低減し、リアルタイムの意思決定を実現するシステムとしてますます期待されています。このシステムは、高速でエネルギー効率の高い不揮発性のメモリを必要とします。従来の組み込みメモリソリューションは、多くの場合、それらの要求のすべてを満たすことはできませんでした。書き込みが高速で、スタンバイ電力が低く、長期間使用できる耐久性を備えるMRAMとReRAMは、NORフラッシュや組み込みフラッシュに取って代わる最も有望な候補として浮上しつつあります。また、先進ロジックノードに合わせたスケーリングが可能なため、最先端のチップ設計にシームレスに組み込むことができます。



これらの技術は、現時点ではDRAMやNANDを直ちに一掃するには至っていませんが、組み込みアプリケーションでの成功は、商用化できる可能性を明確に示しています。開発メーカーは、最初に組み込みシステムをターゲットとすることで、製造プロセスを成熟させ、戦略的な提携関係を確保し、性能優位性が極めて重要なこのセグメントで確固たる地位を得ることができます。最先端メモリが組み込みへの道を歩めば、主流のメモリ路線を覆すこれまでの試みを頓挫させるコストとエコシステムの罠にはまることなく、現実世界のアプリケーションにおける存在価値が自ずと証明されるでしょう。



最先端メモリ技術は、もはや単なる未来の技術ではなく、組み込みシステムの分野では、すでに現実のものとなりつつあります。









IDTechExの最新調査レポート「最先端メモリ・ストレージ技術 2025-2035年：市場、トレンド、予測」は、不揮発性メモリがどのように進化しているのか、どこで商業的な手応えが得られているのかについて、全体像を把握するための包括的な評価を提供しています。



本調査レポートは以下の情報を提供します:



本調査レポートは、半導体メーカー、組み込みシステム設計者、IP ベンダー、戦略的投資家の方々に、今後10年のメモリ分野におけるイノベーションを見通すために必要な洞察を提供します。最先端の技術が組み込み分野にどのような変化をもたらし、そしてそれがビジネスにどのような影響を与えるのか、本調査レポートでご確認ください。
